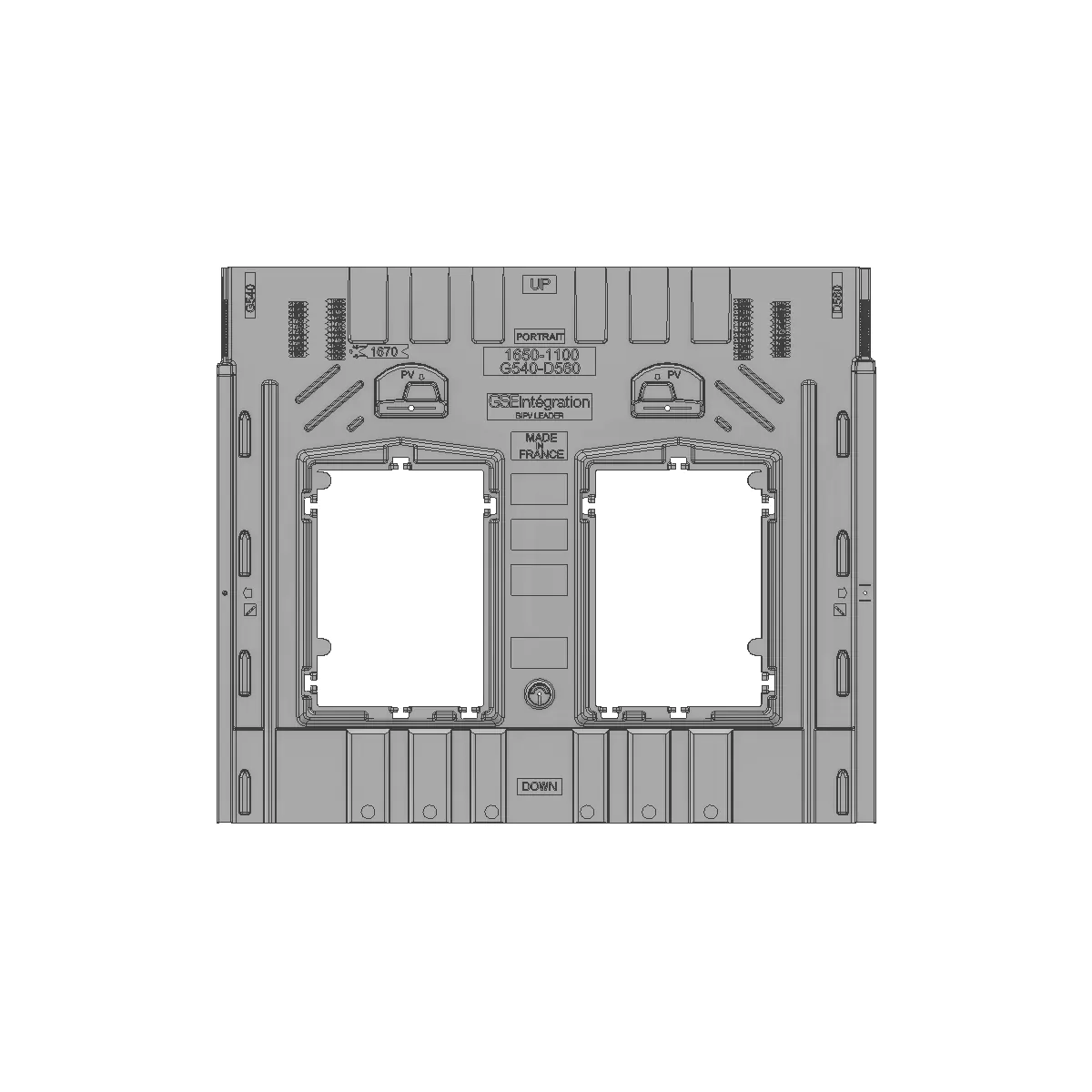

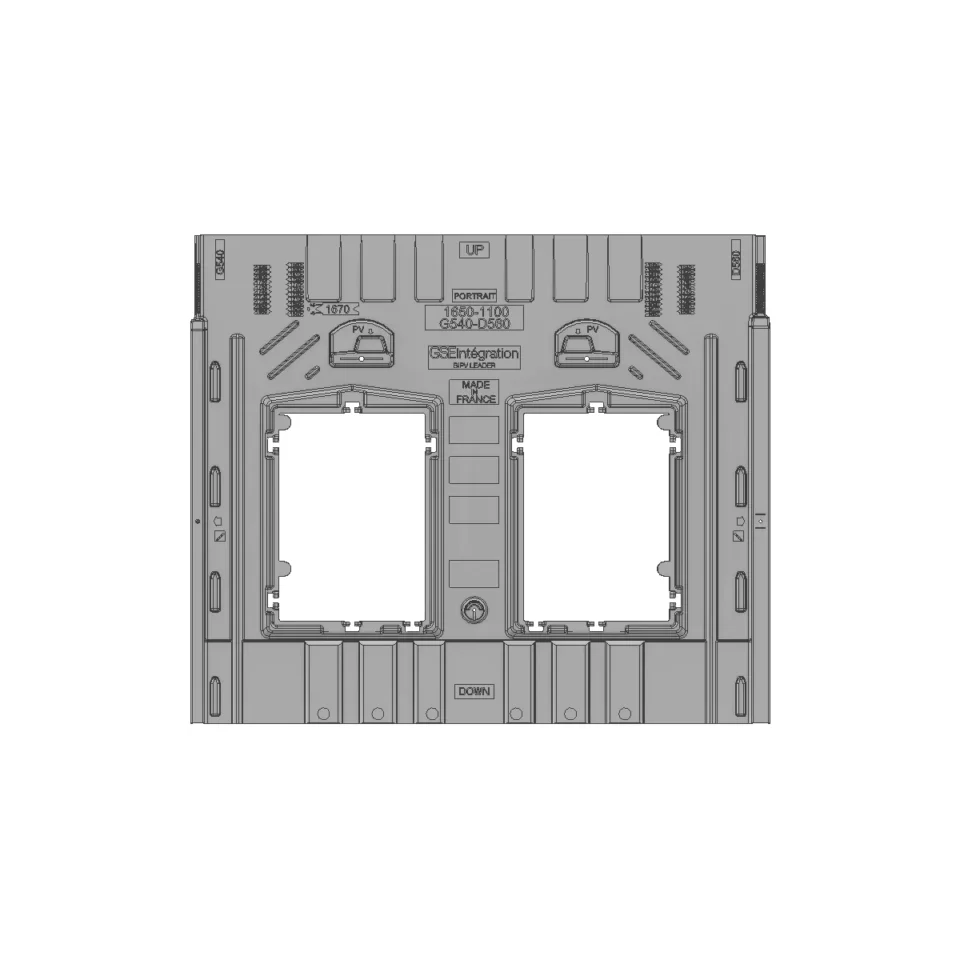

GSE Rahmen Halb Hochformat – 1650/1135 ART105162
Je PV-Panel benötigen Sie diesen Artikel 2x.
Das in Frankreich entworfene und gefertigte GSE IN-ROOF SYSTEM ist zuverlässig und bietet Dichtigkeit. Es wurde unter extremen Bedingungen getestet und von verschiedenen europäischen Einrichtungen zertifiziert.
Perfekte Dichtigkeit des PV-Systems und des Dachs gegen Wasser werden garantiert.
Da es anstelle der Ziegel/Schieferplatten tritt, bietet das GSE IN-ROOF SYSTEM die beste ästhetische Integration der Photovoltaik-Module in den Dächern, ohne Verdickung.
Das GSE IN-ROOF SYSTEM bietet Ihnen die Möglichkeit die Photovoltaik-Module mit den Technologien auszusuchen, die sich am besten für Ihre Projekte eignen und sie hochkantig oder querformatig in die Bedachung zu integrieren, auch wenn Dachfenster vorhanden sind.
Kompabilität
Dieser Rahmen ist geeignet für PV-Module mit einer Länge von 1.610-1.800 mm und einer Breite von 1.130-1.135 mm. Damit ist er mit der häufigen Modulabmessung 1.722 × 113.4 mm kompatibel. Mit folgenden Modulen ist er kompatibel (ohne Anspruch auf Vollständigkeit):
- AXITEC AXIblackperfect FXXL BB AC-420TFM/108BB Topcon-Modul schwarz
- AXITEC AXIblackperfect FXXL AC-425TFM/108BB Topcon-Modul schwarz
- AXITEC Energy AXIperfect FXXL WB AC-430TFM/108WB Topcon-Modul
- Canadian Solar PV-Modul HiKu6 CS6R-395MS Komplett Schwarz
- Canadian Solar PV Modul HiKu6 CS6R-400MS Komplett Schwarz CS6R-400MS-AB
- Canadian Solar PV-Modul HiKu6 CS6R-405MS Schwarzer Rahmen
- Canadian Solar PV-Modul HiKu6 CS6R-410MS Schwarzer Rahmen
- Canadian Solar 415W High Power Mono PERC HiKu Black Frame EVO2 CS6R-415MS
- Canadian Solar 435W HiHero Mono EVO2 (Rahmen schwarz) CS6R-435H-AG
- JA Solar PV-Modul JAM54S31-390/MR Komplett Schwarz Full Black
- JA Solar PV Modul JAM54S31-405/MR light – 405 Wp Komplett Schwarz
- JA Solar PV Modul JAM54S30-410/MR Schwarzer Rahmen
- JA Solar PV Modul JAM54S30-420/GR Pro – 420 Wp Schwarzer Rahmen
- JA Solar PV Modul JAM54D40-425/GB – 425 Wp (BFR, DG, bifacial)
- Jinko Solar PV Modul N-Type Tiger Neo 425 W Schwarzer Rahmen JKM425N-54HL4-V (Tiger Neo)
- Jinko Solar PV Modul N-Type Tiger Neo 425 W Komplett Schwarz MC4 JKM425N-54HL4R-B
- Jinko Solar PV Modul N-Type Tiger Neo 435 W Komplett Schwarz MC4 JKM435N-54HL4R-B
- Jinko Solar JKM435N-54HL4R-BDV PV Modul Tiger Neo N-Typ 435 W Doppelglas MC4
- Jolywood JW-HD108N-410W Bifazial Glas/Glas PV Modul schwarz
- Jolywood JW-HD108N-420W Bifazial Glas/Glas PV Modul schwarz
- Longi PV Modul LR5-54HIB-400M Schwarz
- LONGi PV Solar Modul Hi-MO5m LR5-54HIH-405M – 405 Wp Schwarzer Rahmen
- Longi PV-Modul LR5-54HIB-405M Komplett Schwarz
- LONGi PV-Modul Hi-MO6 Explorer LR5-54HTH-435M – 435 Wp (Schwarzer Rahmen)
- LONGi PV Modul Hi-MO5m LR5-54HIH-410M – 410 Wp Schwarzer Rahmen
- Luxor ECO LINE M108 PV Modul 400 Wp komplett schwarz, mono HC LX-400M/182-108+
- Luxor ECO LINE M108 PV Modul 405 Wp komplett schwarz, mono HC LX-405M/182-108+
- Luxor ECO LINE M108 PV Modul 410 Wp, mono HC LX-410M/182-108+
- Luxor ECO LINE M108 PV Modul 415 Wp mono HC LX-415M/182-108+
- Luxor PV-Modul ECO LINE Glas/Folie TOPCon 420 Wp Komplett Schwarz LX-420 M/182-108+
- Luxor M108 ECO LINE PV Modul Glas/Glas N-Type 425 Wp white mesh Bifazial LX-425 M/182-108+ GG BiF
- Qcells PV Modul 395 W Mono Q.PEAK-G11A-M-BLK-DUO-395-HQC4
- Qcells PV Modul 400 W Mono Q.PEAK-G11-M-BLK-PLUS-DUO-400 Schwarz
- Qcells PV Modul 405 W Mono Q.PEAK-G11-M-DUO-405-HQC4
- Qcells PV Modul 405 W Mono Q.PEAK-G11S-M-BLK-DUO-405 Schwarz
- Qcells PV Modul 405 W Mono Q PEAK Duo BLK M-G11S Komplett Schwarz Q.PEAK-G11S-M-BLK-DUO-405
- Solar Fabrik Mono S4 410 W Halb-Zellen Zebra 194134108326
- SoliTek PV Modul Standard HalfCut 108 Zellen 400 W Komplett Schwarz STO-B-HC.108/400W
- SoliTek PV Modul Standard HalfCut 108 Zellen 410 W Weißes Backsheet STO-W-HC.108/410W
- SoliTek PV Modul BLACKSTAR HalfCut 108 Zellen 420 W Komplett Schwarz Doppelglas GF-B-HC.108/420W
- Soluxtec MONO XSC DMMXSCNi 420 – 420 Wp Komplett Schwarz
- Soluxtec MONO XSC DMMXSCNi_PG-420 Wp Schwarzer Rahmen Doppelglas Bifacial
- Soluxtec MONO XSC DMMXSCNi 430 – 430 Wp Schwarzer Rahmen
- Trina Vertex S TSM-420DE09R.05 – 420 Wp Komplett Schwarz
- Trina Vertex S Mono 425 W – Half-Cut 1.500 V (Schwarzer Rahmen) PV Modul TSM-425DE09R.08
- Trina Vertex S+ N-Type Doppelglas 430 W – Triple-Cut 1.500 V (Transparent) TSM-430-NEG9RC.27
- Trina Vertex S+ N-Type Dual Glass 440 W – Triple-Cut 1.500 V (schwarzer Rahmen) TSM-440-NEG9R.28
Herstellerinformationen
GSE Intégration ist ein französisches Unternehmen, das sich auf die Entwicklung und Herstellung von Montagesystemen für Photovoltaikanlagen spezialisiert hat. Sie bieten Lösungen für die Integration von Solarmodulen in Dächer und andere Gebäudestrukturen. GSE Intégration legt Wert auf die Einhaltung hoher Qualitätsstandards und nachhaltiger Produktionsprozesse.
Spezifikation
| Artikelnummer | ART105162 |
|---|---|
| Marke | GSE Integration |
| Hersteller | GSE |
| Herstellungsland | Frankreich |
| Garantie in Jahren | 15 |
| HS-Code | 39269097 |
| Montageart | Indachlösung |
| System | GSE In-roof |
| Ausführung | Rahmen |
| Material | Kunststoff |
| Länge (m) | 1,650 |
GSE Rahmen Halb Hochformat – Abmessungen des PV-Moduls
| Ref. | Höhe | Breite | |||
|---|---|---|---|---|---|
| Min. toleriert | Min. empfohlen | Max. | Min.vorgeschlagen | Max. | |
| DPO_1650_995 | 1570 | 1610 | 1800 | 991 | 995 |
| DPO_1650_1070 | 1570 | 1610 | 1800 | 1066 | 1070 |
| DPO_1650_1100 | 1570 | 1610 | 1800 | 1096 | 1100 |
| DPO_1650_1135 | 1570 | 1610 | 1800 | 1131 | 1135 |
| DPO_1650_1140 | 1570 | 1610 | 1800 | 1136 | 1140 |
| DPO_1650_1145 | 1570 | 1610 | 1800 | 1141 | 1145 |
| DPO_1650_1160 | 1570 | 1610 | 1800 | 1156 | 1160 |
| DPO_1840_995 | 1760 | 1800 | 1990 | 991 | 995 |
| DPO_1840_1020 | 1760 | 1800 | 1990 | 1016 | 1020 |
| DPO_1840_1030 | 1760 | 1800 | 1990 | 1026 | 1030 |
| DPO_1840_1040 | 1760 | 1800 | 1990 | 1036 | 1040 |
| DPO_1840_1050 | 1760 | 1800 | 1990 | 1046 | 1050 |
| DPO_1840_1100 | 1760 | 1800 | 1990 | 1096 | 1100 |
| DPO_1840_1135 | 1760 | 1800 | 1990 | 1131 | 1135 |
